• Modeluje dwustronne płyty zawierające wiele poziomów sygnałowych z ilością komponentów do 1500 po jednej stronie


• Odpowiedni interfejs umozliwia łatwą współparacę z innymi pakietami ECAD za pomocą współnie wykorzystywanych plików

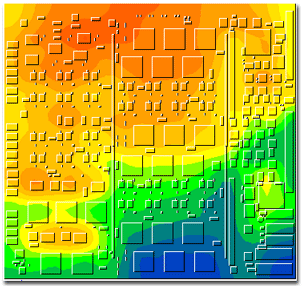

• Udostepnia kolorowe mapy temperatur i gradientów gotowe do wprowadzenia do dokumentacji technicznej


• Zawiera bibliotekę komponentów elektronicznych wszystkich dużych światowych producentów


• Oprogramowanie na platforme Windows łatwe i intuicyjne w użyciu

Program BETAsoft-Board został specjalnie zaprojektowany do analizy termicznej płyt elektronicznych. Na wyjściu dostajemy mapę temperatury i gradientu temperatury dla płyty, elementów styków i połączeń, oraz wartości o ile zostały przekroczone dopuszczalne granice temperatur dla poszczególnych elementów. Program ma możliwość modelowania płyt elektronicznych składających się z aż 1500 elementów znajdujących się po każdej ze stron płyty z uwzględnieniem, przewodnictwa cieplnego otoczenia, konwekcji termicznej i promieniowania cieplnego.

Program BETAsoft-Board współpracuje z cała serią programów ECAD pzwalając w ten sposób na łatwe i szybkie wprowadzenie danych o lokalizacji komponentów i ich parametrów. Temperatury połączeń i styków wyliczane za pomocą analizy mgą zostać przeniesione do wyspecjalizowanego oprogramowania celem poprawy przewidywań odnośnie wytrzymałości termicznej płyty elektronicznej.

Program BETAsoft-Board jest na bieżąco używany w wielu obszarach zastosowań, między innymi w lotnictwie, przemyśle komputerowym, przy produkcji urządzeń sieciowych, telekomunikacji, automatyce przemysłowej i elektronice samochodowej. Program był testowany i walidowany przez setki użytkowników przez ostatnie 10 lat. Przy okazji wprowadzania uaktualnień i wprowadzania nowejfunkcjonalności otrzymujemy zapewnia od naszych użytkowników o ich zadowoleniu z programu.

Programy BETAsoft programs stały się uznanymi i wioddącymi systemami do analizy termicznej. BETAsoft-Board uwidacznia temperatury i gradient temperatur na płycie, temperatury poszczególnych części i złącz i wskazuje stopień przekroczenia dopuszczalnych temperatur. Program jest stosowany w przemyśle kosmicznym, lotniczym, obronnym, telekomunikacyjnym, komputerowym, samochodowym, medycznym, automatyce i przemyśle urządzeń zasilających. BETAsoft-Board stał się najbardziej popularnym na świecie programem, przede wszystkim z następujących powodów:

Rzetelność i szybkość analizy:
Błąd mniejszy niż 10 % został potwierdzony przez naszych użytkowników i przeprowadzone pomiary w tumnelach arerodynamicznych i w testach podczerwieni. Dużą zaletą programu jest jego szybkość. Typowa analiza płyty składającej się ze 100 elementótrwa około 12 na komputerze z procesorem 100 MHz.

Łatwość użycia:
BETAsoft-Board posiada w pełni funkcjonalne, łatwe i intuicyjne w użyciu menu. Biblioteka 2500 elementów elektronicznych jest rozszerzalna; nowe komponenty mogą być w prosty sposób tworzone i uzupełniać bibliotekę. Program współpracuje z produktami VeriBest, INNOVEDA(Formerly PADS), ACCEL (PCAD & Tango), OrCAD, Mentor, Allegro, Cadstar, Protel, Visula i wielu innymi dostępnymi pakietami. Kolorowa mapa temperatur i gradientów jest łatwa w odczycie i w efektowny sposób może zostać użyta we wszelkiej dokumentacji.

Zaawansowana funkcjonalność:
BETAsoft-Board może być zastosowana do wielowarstwowych płyt i do płyt o nieregularnych kształtach. Sama płyta moze być: umieszczona na brzegu lub wewnątrz obudowy, z umocowanymi śrubami radiatorami chłodzonymi poprzez wystawienie radiatora na zewnątrz, czy domocowanym do obudowy w zabezpieczonych modułach, albo w otwartych obudowach z wymuszonym obiegiem chłodzenia. Analiza bierze pod uwagę efekty grawitacyjne, ciśnienie powietrza i kierunek opływu czynnika chłodzącego. Wszelkie kompomnenty ochładzające, radiatory, coolery, wiatraki, wymienniki ciepła ect. mogą być brane dodatkowo przy analizie..
